Descripción
Add IFC Quantities Sketchup extension, adds a Quantities Pset to IFC Dictionaries to all of selected components.
Add IFC Quantities Sketchup lets you to add Component dimensions of selected items to their IFC dictionaries in order to export your model as an IFC file. It is neccesary to export your model using IFC Manager in order to attach the Quantities Pset to your IFC model. (https://github.com/BIM-Tools/SketchUp-IFC-Manager/releases)

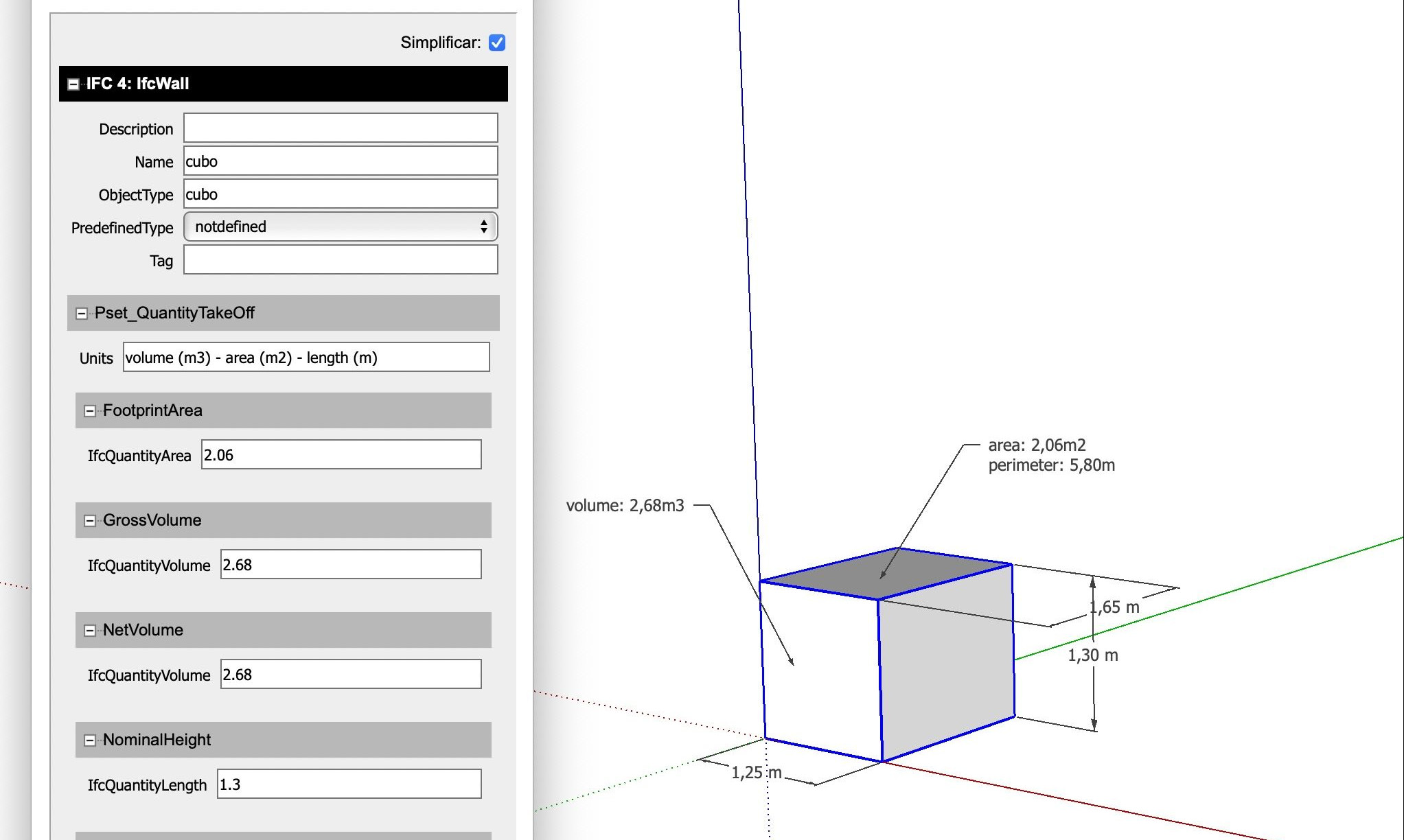

Resulting parameters are inside Pset_QuantityTakeOff:
- Units: units considered
- FootprintArea: Area of the largest horizontal area
- NominalPerimeter: Perimeter of the largest horizontal area
- GrossVolume: Volume of the Boundingbox
- NetVolume: Net volume if solid
- NominalHeight: Height of the Boundingbox
- NominalLength: Largest dimension of length x or y
- NominalWidth: Dimension smaller than length x or y
La extensión Add IFC Quantities, añade un grupo de parámetros (Pset) a los Diccionarios IFC de todos los componentes seleccionados.
Add IFC Quantities Sketchup te permite añadir las dimensiones de los componentes seleccionados a sus correspondientes diccionarios IFC de cara a poder exportarlos con el modelo IFC. Es necesario realizar la exportación con la extensión IFC Manager de cara a añadir el Pset a tu mdelo IFC (https://github.com/BIM-Tools/SketchUp-IFC-Manager/releases)
El resultado de los parámetros se encuentra dentro de Pset_QuantityTakeOff:
- Units: unidades consideradas
- FootprintArea: Areade la mayor superficie horizontal
- NominalPerimeter: Perímetro de la mayor superficie horizontal
- GrossVolume: Volumen de la envolvente del componente
- NetVolume: Volumen neto si se trata de un solido
- NominalHeight: Altura del envolvente del componente
- NominalLength: Mayor dimensión de las longitudes x o y de la envolvente del componente
- NominalWidth: Menor dimensión de las longitudes x o y de la envolvente del componente
